一 研究背景
隨著鋰離子電池正極材料逐漸向高功率和高能量密度發展，其循環壽命和安全穩定性也需要隨之改善。高鎳多晶正極材料作為主流的高能量密度正極，是目前工業生產上主要的研究對象，對于多晶正極材料，一次顆粒之間的不良界面反應是其在高電壓和高倍率條件下性能衰減的主要原因。包覆改性是解決上述問題*有效的手段之一，它能通過抑制活性材料與電解液之間的副反應，減少正極表面處的相變和固液界面的氣體產生，從而提高材料循環穩定性和安全性。但目前的技術*局限于二次顆粒表面包覆，無法從根源上抑制一次顆粒之間微觀固液界面的副反應，導致正極材料性能無法進一步提升。然而，目前在一次顆粒界面處的改性仍具有較大的挑戰，因此，如何在多晶正極材料一次顆粒界面和二次顆粒表面同時構筑高質量的包覆層成為近期研究學者們關注的重點之一。
二 工作簡介
近日，韓國蔚山國家科學技術學院聯合MIT選擇了一種硼化鈷(CoxB)對高鎳層狀正極材料LiNi0.8Co0.1Mn0.1O2 (NCM811)的一次顆粒界面和二次顆粒表面同時包覆(圖1)，通過抑制一次顆粒間裂紋、副反應和阻抗增加，有效提高NCM811倍率性能和高溫循環穩定性(45℃)。文中提到CoxB是一種熱力學上會與氧氣反應形成穩定化合物的金屬化合物，因此它可以與NCM811表面的活性氧緊密結合。同時CoxB在高溫下（850℃-950℃）也具有優異的抗氧化性，也就是說盡管CoxB傾向于與氧反應，但該反應具有動力學自限性，即基于類B2O3產物的玻璃形成能力可在界面處形成一層可自愈鈍化膜，因此CoxB既可以保證在NCM811表面形成鈍化膜又不會效耗太多晶格氧。該鈍化膜不*可以抑制氧逸出和氧損失，其主要成分硼酸聚氰酯玻璃與鋰離子之間的相互作用使鈍化膜成為一個良離子和電子導體。為區別常規包覆改性，該實驗中對于一次顆粒的包覆稱之為“注入”改性。

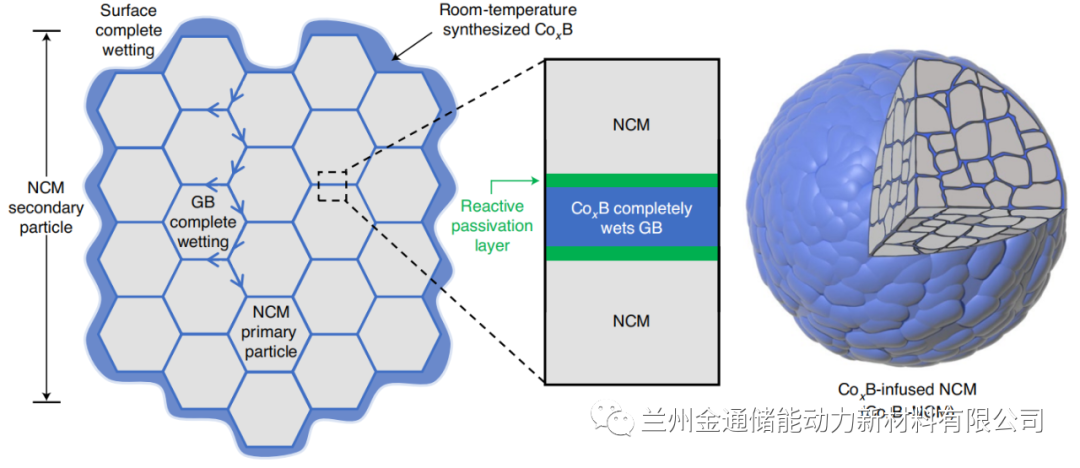

圖1 CoxB注入NCM的機理示意圖
三 簡要概述
1. CoxB包覆層的合成及其特性
NCM811通過將共沉淀法制得的前驅體與氫氧化鋰混合，在氧氣中煅燒而獲得。將NCM811在室溫下加入到Co(NO3)2的乙醇溶液中，再加入NaBH4的乙醇溶液制得，該過程全程在氬氣保護下進行。通過SEM和TEM結果發現，CoxB-NCM二次顆粒表面有一層具有介孔結構的模糊包覆層，從圖2中可見，該包覆層為無定形結構且厚度約5nm。EDS結果顯示，包覆層為富Co/B缺Ni/O結構，且CoxB成功注入到NCM一次顆粒縫隙中。

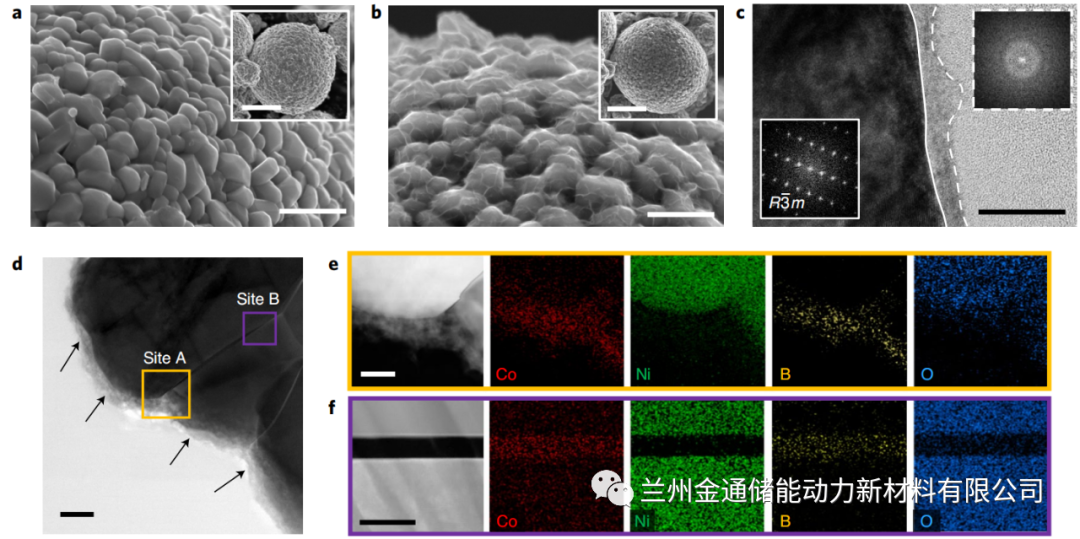

圖2 CoxB注入包覆改性樣品SEM圖 (a) 原材料NCM811 (b) CoxB-NCM；插圖為各樣品低放大倍數下二次顆粒形貌圖；(c)和 CoxB-NCM近表面TEM圖；(e) A區域的EDS圖譜；(e) B區域的EDS圖譜
2. CoxB包覆層對NCM811倍率和循環性能的提升
首先對NCM和CoxB-NCM的電化學性能進行表征，在半電池的評價結果中，CoxB-NCM樣品表現出優異的倍率和循環性能(圖3a和3b)，為進一步理解CoxB改性對電化學性能提升的原因，文中引入靜電間歇性滴定技術(GITT)測試了改性前后正極材料在1C下循環的**周與*后一周的數據，圖3c表明循環后的NCM比CoxB-NCM出現了更嚴重的極化，前者的平均電壓損耗是后者的3.75倍。

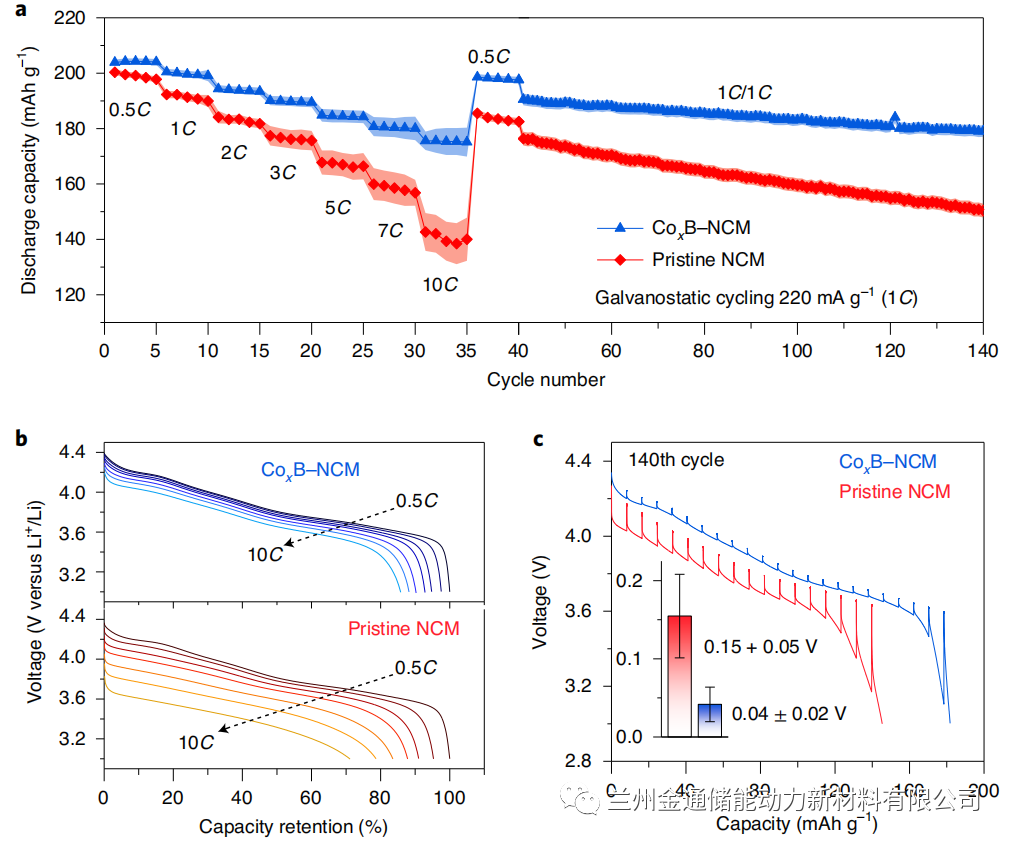

圖3 (a) CoxB-NCM和NCM倍率性能和1C循環性能圖(3.0?4.4V電壓范圍25℃下 vs Li/Li+)；(b) 不同倍率下放電曲線圖；(c) 141周后GITT測試放電曲線
進一步地，為了突出CoxB-NCM樣品優異的性能，文中在更惡劣的條件(45℃，7C)下測試了NCM和CoxB-NCM樣品的性能。其中，NCM在循環60周后容量迅速衰減為零，而CoxB-NCM可以穩定循環200周，容量保持率達到82.2%同時具有穩定的庫倫效率(圖4)。NCM放電容量快速衰減的原因是阻抗過增長的動力學原因，而非熱力學轉換，由圖4可見，間歇性恢復工步(每100周循環后電流密度恢復到0.2C)可以使NCM恢復大部分的容量。

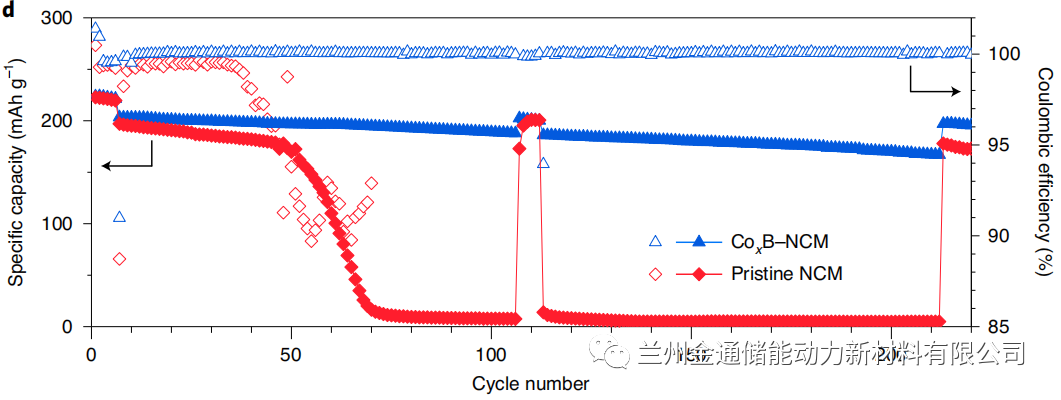

圖4 7C/45℃電壓范圍3.0?4.4V下Li/Li+循環圖，每100周循環后進行6周0.2C充放電
3. 形貌和結構惡化
在45℃，7C下循環200周后，原材料NCM811出現嚴重的不規則裂紋(圖5a)，導致有更多的活性材料表面暴露與電解液接觸形成過量CEI膜(圖5a中附圖)。相反地，CoxB-NCM樣品的二次顆粒仍然保持完整無裂紋產生，且在顆粒內部未觀察到明顯的F和C的信號，說明不良界面副反應和CEI形成明顯減少(圖5d)。原材料開裂的機制很明顯，通常是因?yàn)樵陔娀瘜W(xué)循環中，高鎳正極顆粒間各向異性晶格膨脹/收縮和非均勻充放電動力學造成的，而這種不良機制很難通過正極包覆抑制。本文也發現，CoxB包覆前后的正極材料在循環過程中，會經歷相同的內部相變和晶格膨脹/收縮。因此，高鎳材料這種大規模開裂單獨由機械應力和/或應變驅動；相反，它還應該涉及一次顆?？紫兜幕瘜W(xué)側反應，即應力腐蝕開裂(SCC)問題。

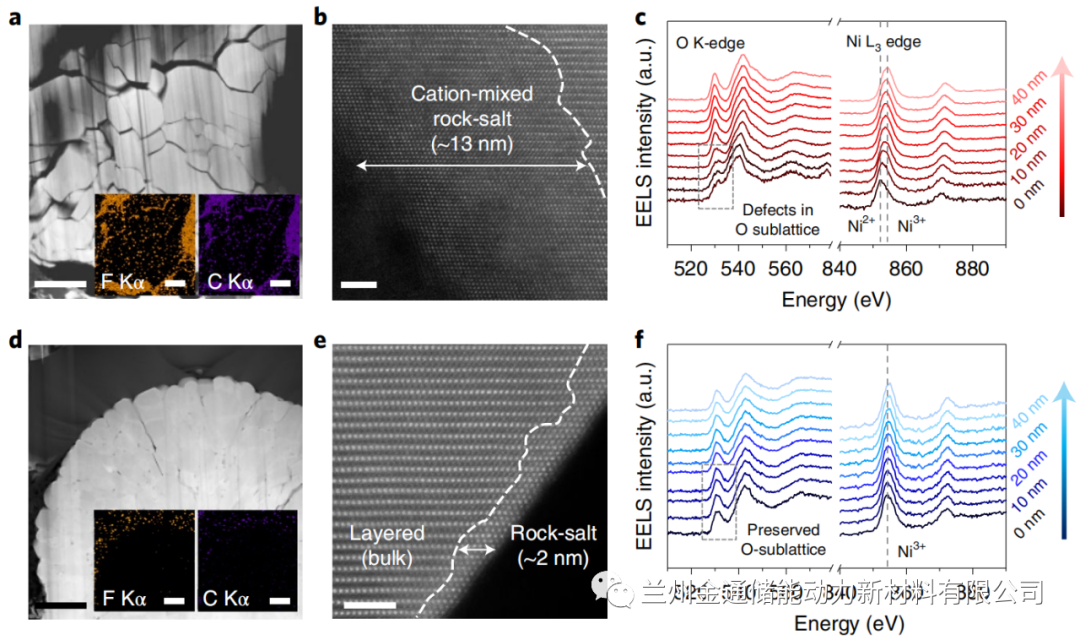

圖5 在45℃7C下循環200周 (a) NCM循環后TEM圖和EDS圖譜(圖中小圖)；(b) NCM循環后HRTEM圖；(c) NCM循環后EELS圖譜；(d) CoxB-NCM在45℃7C下循環200周后TEM圖和EDS圖譜(圖中小圖)；(b) CoxB-NCM循環后HRTEM圖；(c) CoxB-NCM循環后EELS圖譜
該假設可以被CoxB可同時抑制界面反應和表面相變所支持，為印證這個相關性，文中首先采用的TEM觀察到原材料NCM在循環后表面形成一層較厚的(~13nm)陽離子混排巖鹽相(源于表面氧損失以及因此導致的表面陽離子致密化)(圖5b)。根據EELS結果，循環后的NCM近表面存在嚴重的TM還原(Ni3+還原成Ni2+)和晶格氧缺陷(圖5c和5f)。而CoxB-NCM在循環后表面*有一層較薄的相變層(~2nm，如圖5e)，且Ni還原和氧缺陷更少，說明CoxB可以有效抑制表面相變，使二次顆粒表面和一次顆粒間隙的形貌和化學組成都能保持不變。

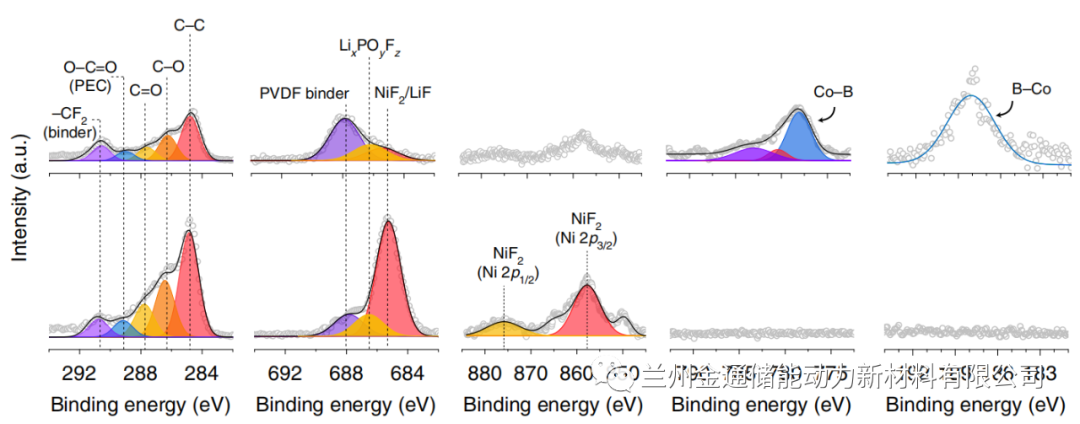

圖6 C 1s，F(xiàn) 1s，Ni 2p，Co 2p和B 1s(從左到右)XPS圖譜；CoxB-NCM(上)和NCM(下)在45℃7C下循環200周后
XPS結果表明(圖6)，CoxB-NCM樣品的C 1s峰(源于CEI有機組分，例如聚碳酸脂和亞碳酸脂)和F 1s峰(源于CEI中金屬氟化物組分，如NiF2和LiF)強度均小于NCM原材料。此外，Co 2p和B 1s信號均強于原材料，說明CoxB表面包覆后即使在長時間循環后，形成的CEI膜更薄，即CoxB-NCM材料可以抑制CEI生長。通過原位差分電化學質譜表征發現，包覆后的CoxB-NCM在首圈充電循環后產生的氣體更少，說明CoxB注入有效降低表面和顆?？紫兜难趸钚圆⒁种齐娊庖貉趸?。此外，結果表明CoxB-NCM循環后TM離子溶出量少于NCM原材料。
4. 選擇性的界面鍵合和氧活性抑制
為進一步探索原子細節，采用**性原理對于LiNiO2的(104)表面和LiNiO2(104)表面與無定形CoxB之間的界面上進行了計算。如圖7a所示，LiO6(灰色)和NiO6(紫色)八面體在表面被截?cái)?，產生了兩種底部鍵合的表面氧結構：由2個Ni和3個Li配合的氧結構(Ⅰ型)和由3個Ni和2個Li配合的氧結構(Ⅱ型圖7b和7c)。而在LiNiO2內部，晶格氧總是由3個Ni和3個Li協調控制的，該結構可以促進Ni 3d和O 2p軌道產生強雜化(具有三種Ni-O-Li局部構型)，并降低了未被占用的O 2p態的能級。然而，Ⅰ型表面氧只有一個Ni-O-Li構型，表明Ni 3d-O 2p的雜化強度較弱且產生了接近費米能級EF的更多的高能O 2p態。這就會導致表面氧不穩定，在高電壓下易失去電子產生氧氣。

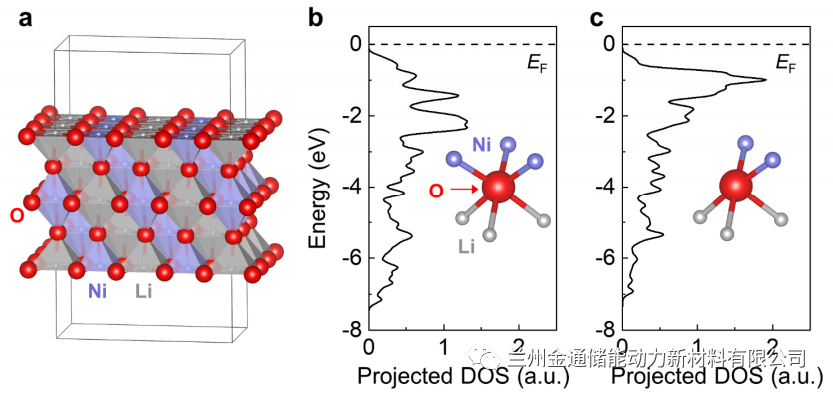

圖7 (a) LiNiO2(104)表面原子結構模擬圖；(b) 由3Ni和3Li配合的晶格氧；(c) 由2Ni和3Li配合的晶格氧
在LiNiO2(104)表面和無定形CoxB之間的界面上(圖8a)，Co和B優先與LiNiO2的表面O鍵合，而不與Li或Ni結合。圖8b和8c表明界面的Co-O和B-O鍵比晶格的Ni-O鍵強，B-O鍵的鍵長*1.33，且O的電子云向B極化，這表明了其具有共價鍵的性質。在局部結構中，Ⅰ型界面O由1個Co，2個Ni和3個Li原子配合或1個B(圖8e)，2個Ni和3個Li原子配合(圖8d)。雖然與3個Ni和3個Li原子的構型相似，但強的Co-O鍵有效降低了O 2p態能量，即更少的高能態晶格氧接近EF(圖8d)。此外，強共價B-O可以進一步實現能級降低，有效穩定界面氧(圖8f)。以上結果證實反應潤濕的化學特征選擇性地在CoxB/NCM界面形成Co-O鍵和B-O鍵，該包覆層不* 具有優越的穩定性，而且呈電子導性，可以有效抑制界面氧活性。

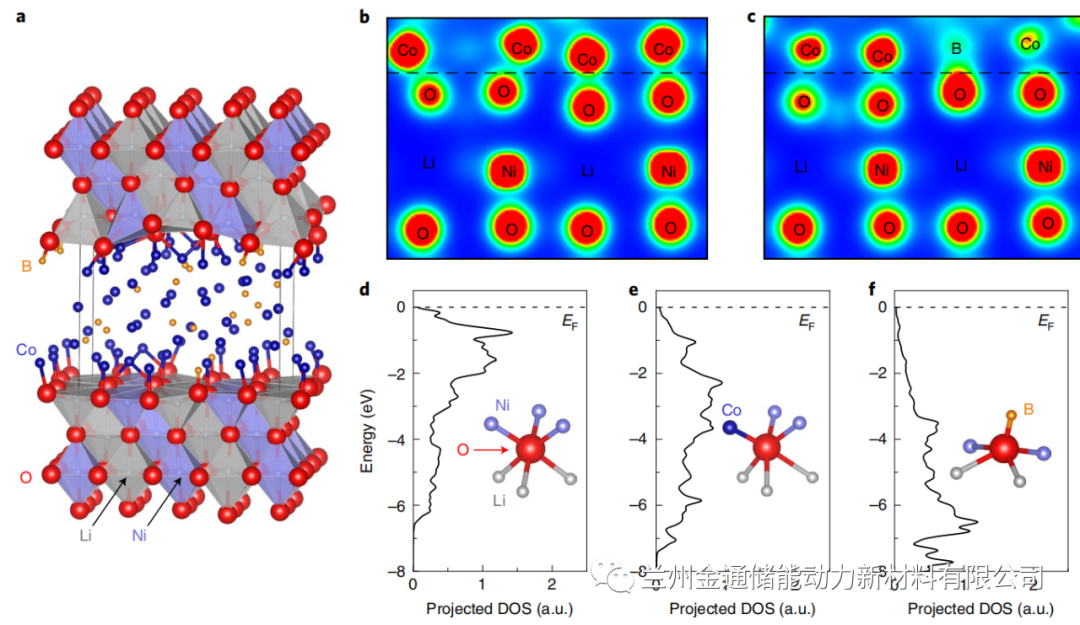

圖8 強界面鍵對氧活性的抑，LiNiO2(104) 表面和無定形CoxB的 (a) 原子結構；(b) 穿過4 Co-O鍵和 (c) 3 Co-O與1B-O鍵的模擬界面電荷密度分布的二維切片圖。(d-f) 不同晶格氧構型的晶格氧的預計狀態密度(DOS)和局部環境示意圖：(d) 3個Ni和3個Li原子配合的晶格氧；(e) 1個Co、2個Ni和2個Li原子配合的界面氧；1個B、2個Ni和2個Ni原子配的界面氧
對CoxB注入改性的原理進行詳盡討論之后，文中提出，對于在氧化氣氛下合成的氧化物正極材料，還原劑(電子供體)對表面氧有很強的親和力。這適用于金屬化合物，如硼化物、磷酸鹽、硅化物等，它們可以與表面氧形成強共價鍵，換句話說，可以產生界面聚陰離子基，從而起到穩定表面氧的作用。后一種概念應用于3D晶格正是發明了聚陰離子鋰離子正極材料，如磷酸鐵鋰，該類材料具有優異的結構穩定性和安全性。同時，為使反應潤濕過程發生，這種共價鍵必須原位形成在界面而非預先存在于包覆材料中，以此才能通過界面化學反應衍生出一個大的驅動力。這意味著硼化物需要是一種具有反應性的濕氧化物顆粒，但硼酸鹽不行。此外，關于合成包覆材料的路徑，需要一個高度還原的條件，如本工作中采用的NaBH4。為了*小化還原劑對表面TM離子的還原作用，該合成過程需要在一個較低的溫度下進行，如室溫環境，但還原劑對于TM的還原*停留在表面，并不會對內部TM離子產生影響。
四 結論
為解決二次球高鎳正極材料一次顆粒界面不穩定的問題，文中采用了一種高質量CoxB金屬玻璃通過反應潤濕注入到NCM811二次顆粒內部，在強驅動力下與活性正極材料界面和表面發生化學反應，不*在二次顆粒表面形成均勻包覆層，還滲透到一次顆?？紫吨袑?duì)顆粒界面實現包覆改性。同時，該改性反應可在室溫下進行，且二次顆粒內部晶體結構不會發生變化，化學反應*在一次顆粒間隙和二次顆粒表面進行。因此，改性材料有效抑制了正極材料微觀結構惡化和界面副反應，**提升了材料的電化學性能和安全性。文中又進一步通過計算證實了CoxB與NCM811正極材料之間的反應，對反應原理給出合理的證據證明。該注入式改性方式有效**了三元二次球中一次顆粒的包覆瓶頸，為之后材料的圍觀包覆改性提供了重要科學依據和理論基礎。
參考文獻
Tongchao Liu, Lei Yu, Jiajie Liu, Jun Lu, Xuanxuan Bi, Alvin Dai, Matthew Li, Maofan Li, Zongxiang Hu, Lu Ma, Duan Luo, Jiaxin Zheng, Tianpin Wu, Yang Ren, Jianguo Wen, Feng Pan and Khalil Amine. Understanding Co roles towards developing Co-free Ni-rich cathodes for rechargeable batteries. Nature Energy 2021. DOI: 10.1038/s41560-021-00776-y.
